Стенд испытательный ДМТ-209 предназначен для испытаний дискретных силовых приборов MOSFET, IGBT, FRD и силовых модулей в различном корпусном исполнении на воздействие электрической нагрузки.
Назначение и принцип работы
Стенд контролирует предварительно измеренную зависимость порогового напряжения от температуры кристалла в диапазоне от 25 до 150 °C. По результатам определяется деградация прибора и рассчитывается тепловое сопротивление «кристалл — корпус». Испытуемый прибор размещается в камере иммерсионного охлаждения или на термостабилизированной платформе.
Стенд контролирует тепловой режим, температуру кристалла и корпуса, определяет тепловое сопротивление и защищает прибор от электрических перегрузок. Предусмотрены световая и звуковая сигнализации. Методы испытаний: ОСТ 11 070.88, РД 11 02, ГОСТ 24461.
Программное обеспечение

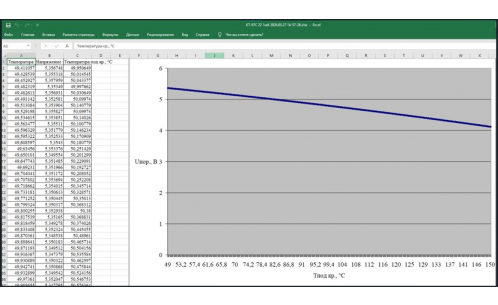

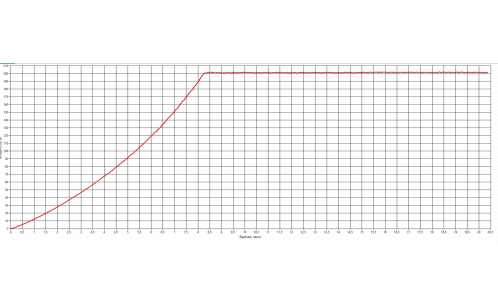

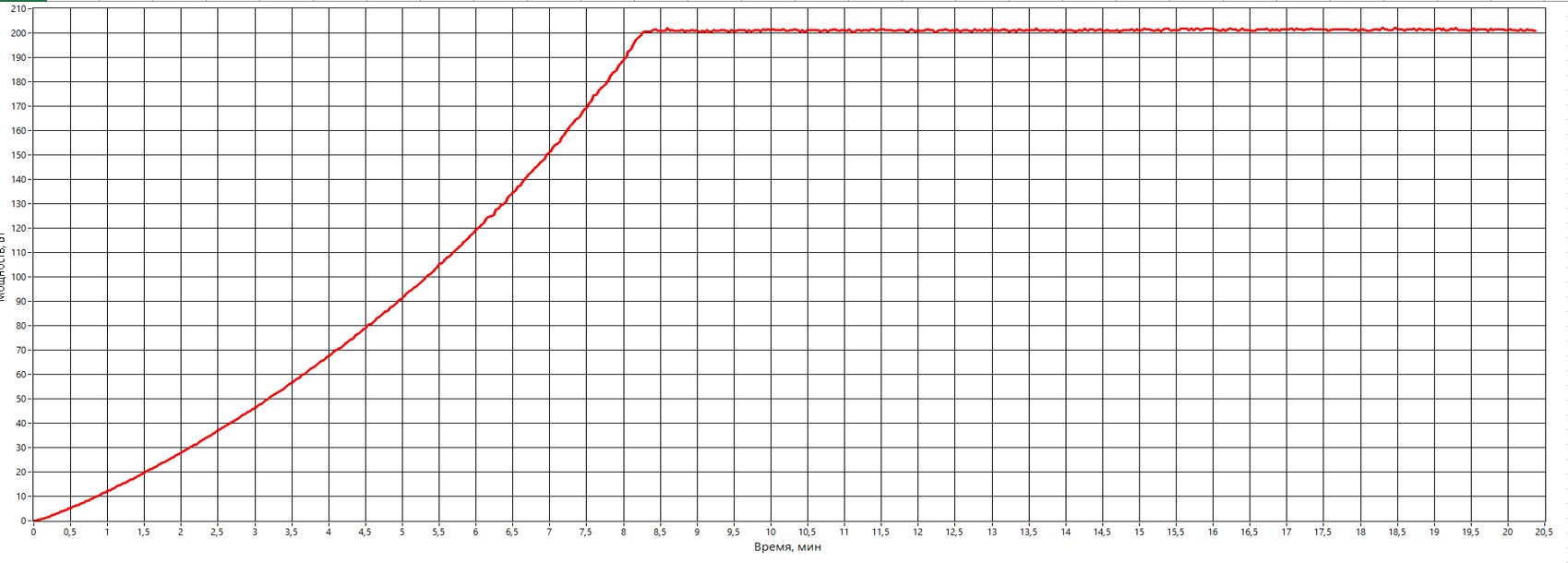

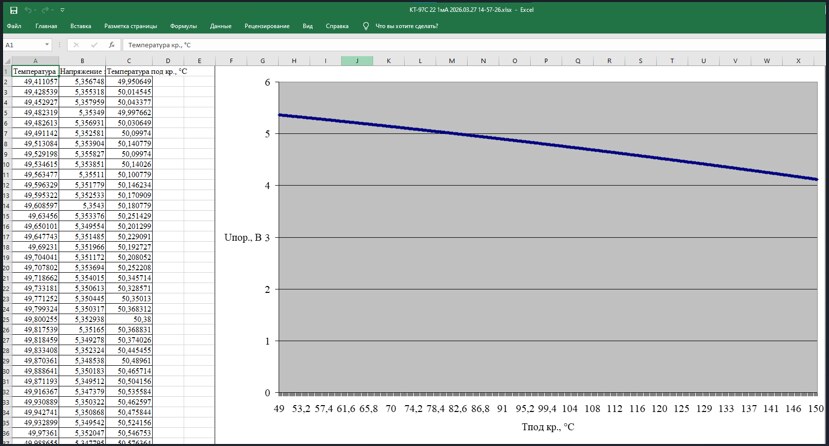

ПО создаёт и запускает программы испытаний, в реальном времени отображает температуру, ток и напряжение.
Основные технические характеристики
Температура корпуса прибора: от 25 до 150 °C. Ток прибора: от 0,1 до 60 А. Ограничение выходного напряжения источника тока: от 0,1 до 10 В. Напряжение затвор — исток: ±20 В. Диапазон измерения порогового напряжения: ±20 В. Ток измерения: ±10 мА.
Питание: 230 В ±10 %, 50 Гц ±1 %. Потребляемая мощность: не более 2000 Вт. Габариты: не более 800 × 610 × 950 мм. Масса: не более 250 кг.

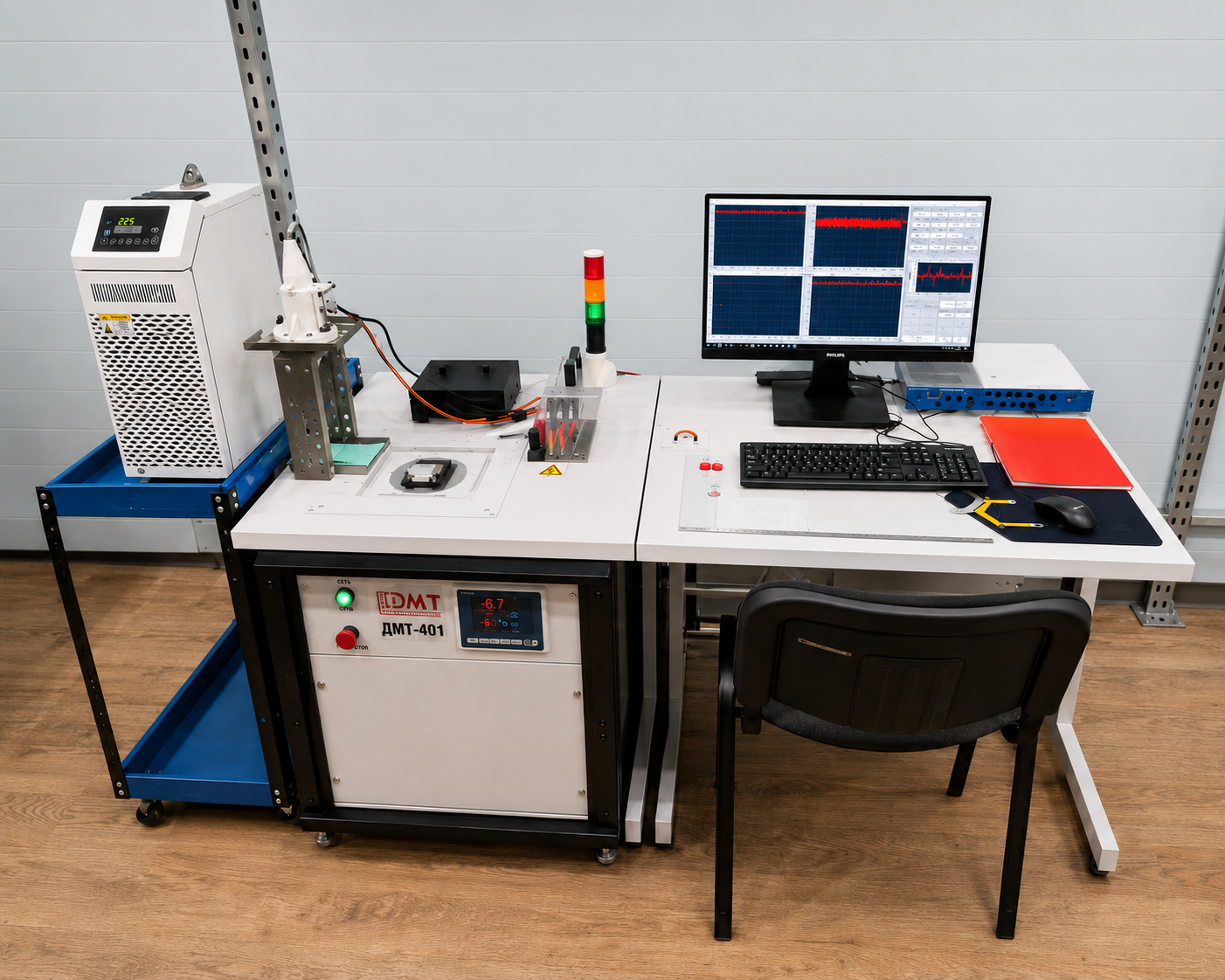

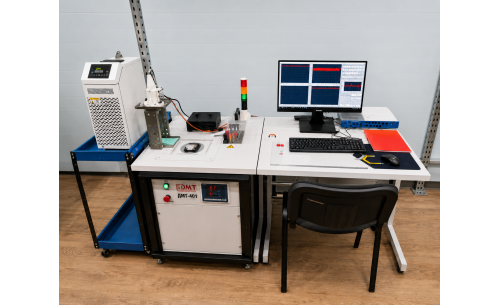

1 Рециркуляционный охладитель;
2 Камера иммерсионного охлаждения;
3 Пост снятия зависимости порогового напряжения от температуры;
4 Светозвуковое устройство;
5 Контактная панель;
6 Крышка защитная;
7 Управляющая ПЭВМ;
8 Пост испытания;
9 Крышка термоизоляционная.
