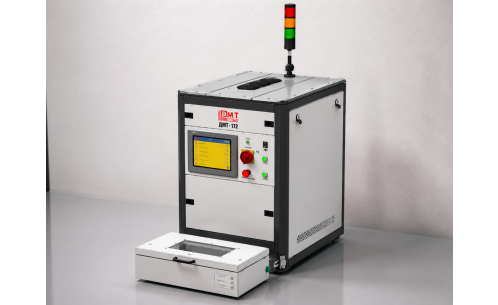

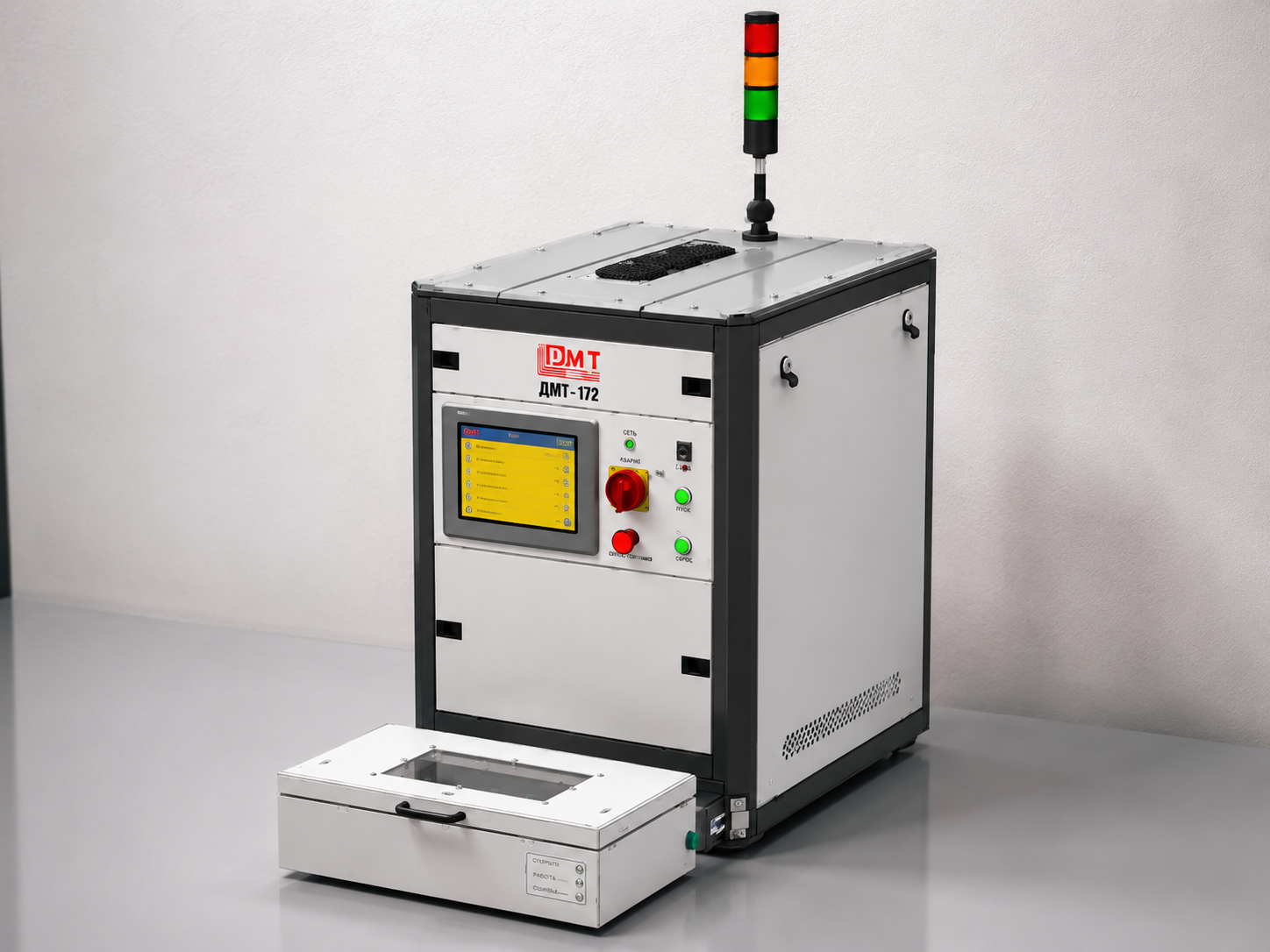

Комплекс ДМТ-172 предназначен для испытания электрической прочности конденсаторов постоянным напряжением от 1 до 10 кВ. Метод испытаний соответствует ГОСТ 28885.
Назначение и принцип работы
Работа комплекса основана на сравнении тока утечки и тока пробоя испытуемого конденсатора с установленными пороговыми значениями. Одновременно можно испытывать от 1 до 10 конденсаторов.
Комплекс обеспечивает испытание безвыводных конденсаторов К10-69, К10-79, К10-83 и К15-20 в исполнениях с выводами и без выводов, с установочными размерами от 1 до 12 мм, а также конденсаторов с однонаправленными выводами и межвыводным расстоянием от 5 до 12,5 мм.
Максимальная ёмкость испытуемых конденсаторов составляет 1,5 мкФ при напряжении до 3 кВ и 0,05 мкФ при напряжении свыше 3 кВ.
Программное обеспечение
Специальное программное обеспечение позволяет создавать программы испытаний и запускать процесс испытаний, задавать и контролировать режимы, а также устанавливать границы разбраковки конденсаторов по току утечки.
Система сигнализации
Для визуального контроля работоспособности комплекса и процесса испытаний предусмотрена индикация режима испытаний, а также световая и звуковая сигнализация аварийного режима.
