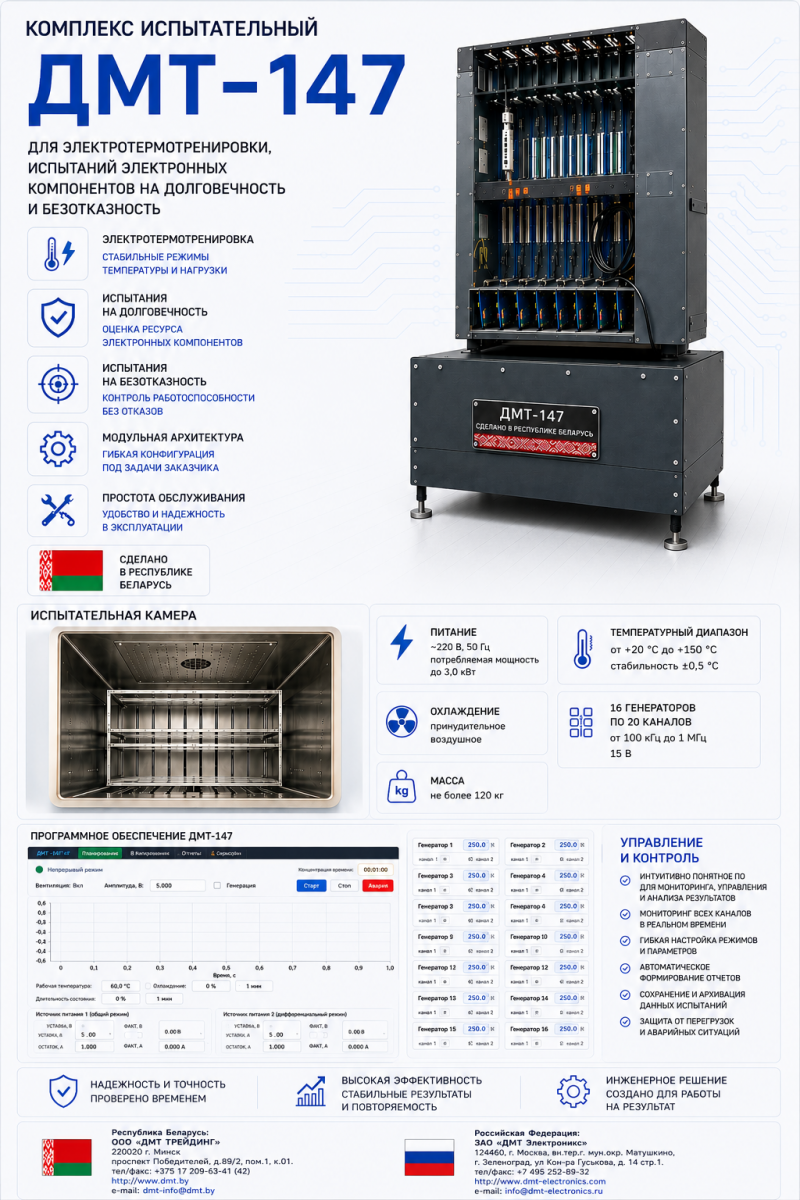

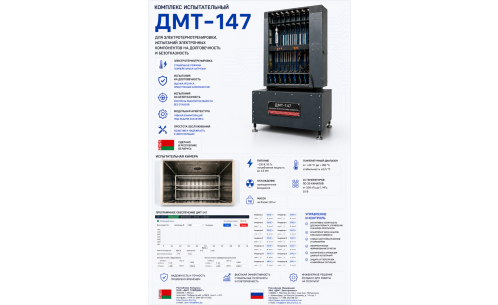

ДМТ - 147

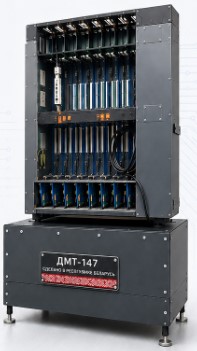

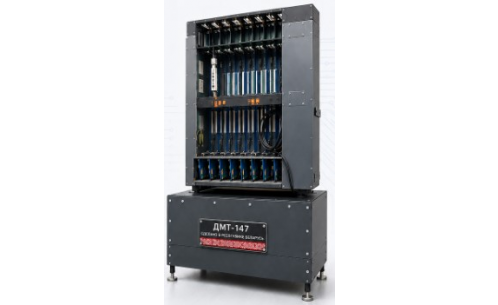

Комплекс испытательный ДМТ-147 предназначен для электротермотренировки электронных компонентов, а также испытаний на долговечность и безотказность.

Назначение и принцип работы

Комплекс обеспечивает длительную выдержку компонентов при температуре от +55 до +160 °C с одновременным воздействием электрических режимов. На испытуемые изделия подаются напряжение постоянного тока, импульсные сигналы или сигналы сложной формы. Электрический режим формируют четыре канала воспроизведения напряжения и силы постоянного тока и 20 каналов испытательных сигналов. Температурный и электрический режимы задаются и контролируются автоматически с управляющего компьютера.

Область применения: электротермотренировка для отбраковки дефектных изделий на стадии производства; испытания на долговечность и безотказность. Метод испытаний: ОСТ 11 073.013.

Программное обеспечение

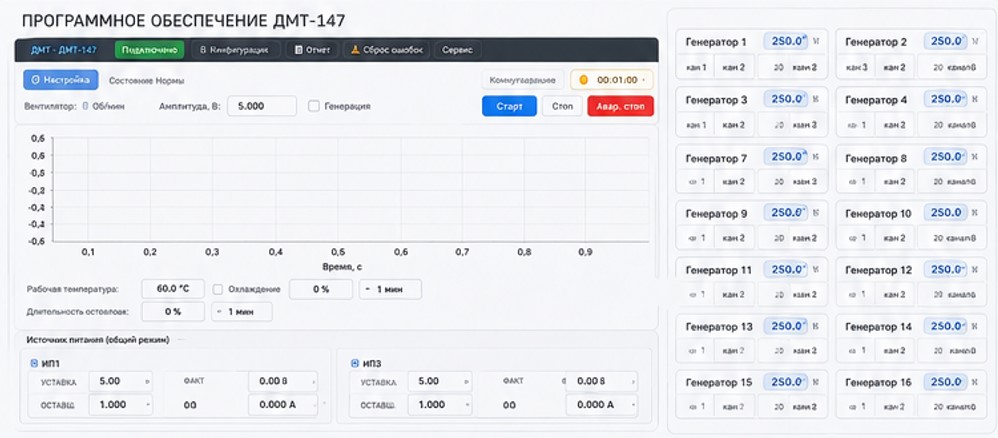

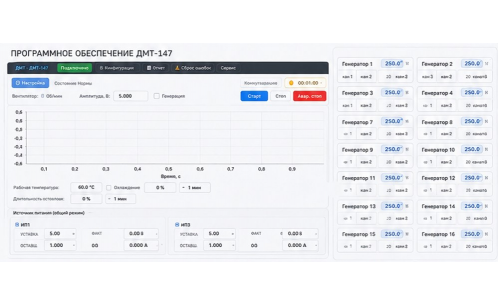

Специальное программное обеспечение позволяет создавать и запускать программы испытаний, выбирать каналы, контролировать их параметры, задавать порядок включения и выключения каналов и испытуемых микросхем, а также отслеживать безаварийное прохождение испытаний.

Основные технические характеристики

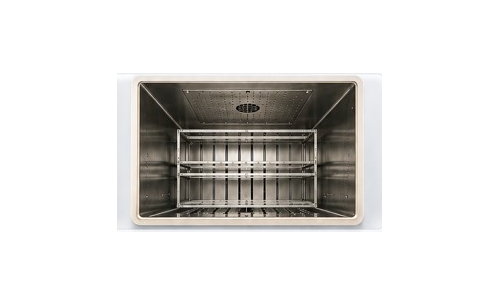

Камера ЭТТ: температура от +55 до +160 °C; нагрев от 20 до 160 °C — не более 90 мин; отклонение от заданной температуры — ±1 °C; мощность нагревателя — 3,2 кВт; интерфейс — LAN.

Источники питания БП1–БП4: напряжение от 1 до 60 В; ток от 0,1 до 30 А; максимальная мощность 1000 Вт; интерфейс RS-485.

Генераторы прямоугольных импульсов: 16 генераторов по 20 каналов; уровень импульса от 1 до 15 В; нагрузочная способность канала не более 300 мА; частота от 100 кГц до 1 МГц; длительность фронта и спада 25 нс при нагрузке 50 Ом.

Эксплуатационные характеристики: питание 230 В ±10 %, 50 ±0,4 Гц; мощность не более 10 кВт; габариты не более 720 × 791 × 1800 мм (+300 мм СЗУ); масса не более 350 кг; наработка на отказ не менее 5000 ч; срок службы не менее 5 лет.
