Комплекс ДМТ–227 предназначен для полуавтоматизированных и автоматизированных измерений параметров матричных и линейных фотоприемников согласно ГОСТ 28953-91 и стандарту EMVA 1288 в нормальных условиях и в диапазоне температур.
Измеряемые параметры:
- напряжение насыщения Usat, мВ
- динамический диапазон D, раз
- крутизна преобразования заряд-напряжение в выходном устройстве, мкВ/е-
- относительная среднеквадратическая неравномерность выходного сигнала PRNU, %
- среднее значение темнового сигнала Ud, тыс.эл./с
- максимальное значение темнового сигнала ud max, тыс.Эл./С
- относительная среднеквадратическая неравномерность темнового сигнала DSNU, %
- разбаланс выходного сигнала между каналами UB, %
- напряжение шума считывания, мв
- количество дефектов фоточувствительного поля
- зарядовая вместимость FW, тыс. Эл.
- отклонение от пропорциональной зависимости сигнала от числа шагов накопления dev, %
- интегральная чувствительность, В*см2/мкДж(c источником типа А)
- пиковая (абсолютная) неравномерность выходного сигнала с каждого выхода при любом количестве шагов накопления ∆Uc, %
- нелинейность светосигнальной характеристики, NLin, %
- пороговая освещенность и пороговая экспозиция
- эффективность переноса заряда по горизонтали Eh
- эффективность переноса заряда по вертикали Ev
- спектральная квантовая эффективность
- ток потребления.
Комплекс состоит из следующих подсистем:

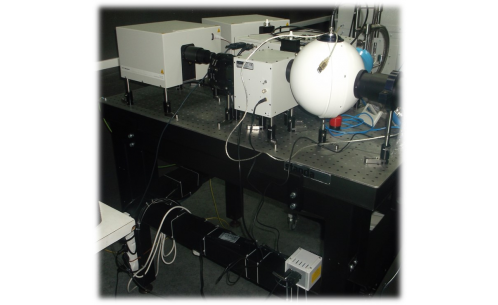

- комплект прецизионных осветителей для задания оптического воздействия при измерении параметров фотоприемников;

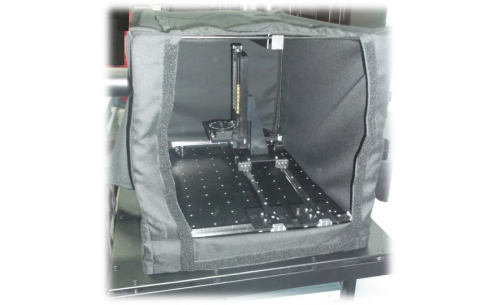

- светозащищенная камера, включающая: -светоизолирующий кожух для измерений при нормальных условиях; -устройства прецизионного X-Y-Z-Q позициони-рования;

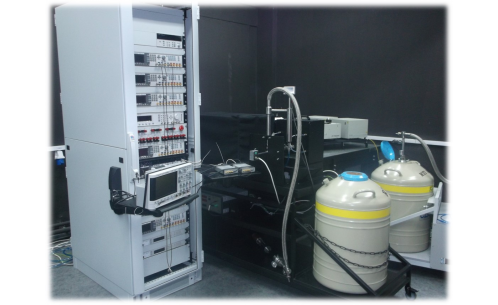

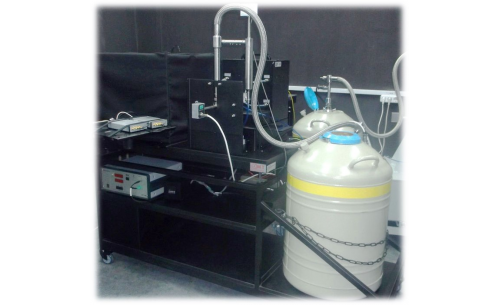

- устройство задания температурных режимов для проведения измерений параметров фотоприемников в корпусе;

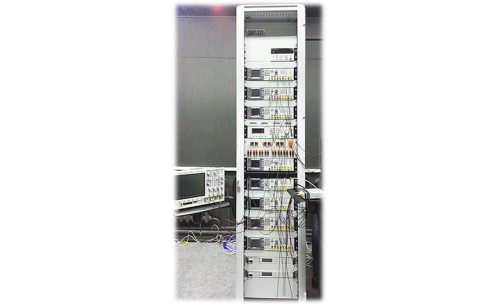

- Стойка электронного оборудования задания и управления электрическими режимами и измерения параметров;
- ПЭВМ управления Комплексом, хранения и обработки данных;
- технологическая оснастка;
- система обеспечения питания;
- специализированное ПО.
