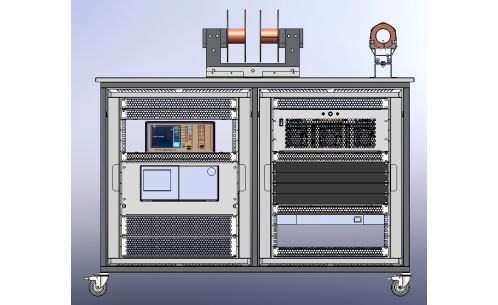

Комплекс испытательный ДМТ-112 предназначен для испытаний электронной компонентной базы при воздействии постоянного или переменного магнитного поля с частотой до 50 кГц и температуры от −75 до +225 °C.
Назначение и принцип работы

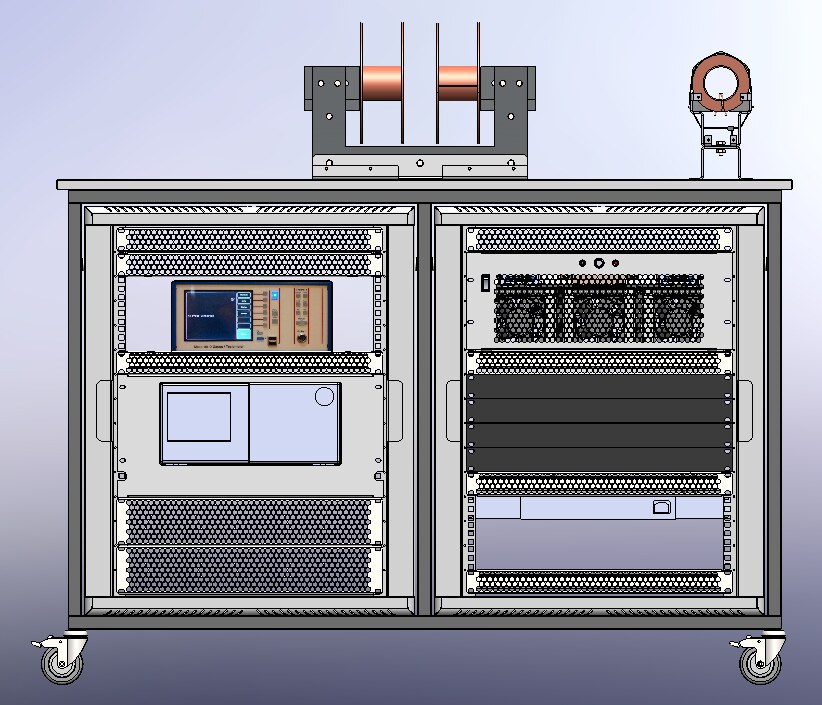

Испытуемые изделия подвергаются магнитным и тепловым воздействиям — нагреву и охлаждению — в течение заданного времени с контролем работоспособности. Для формирования магнитного поля используются две системы катушек Гельмгольца: для постоянного и переменного тока. Испытуемая микросхема размещается в зоне однородного магнитного поля.
В состав комплекса входит установка для температурных испытаний и термоциклирования в диапазоне от −80 до +250 °C. Измерения выполняются в режимах постоянного и переменного тока. Методы испытаний: ГОСТ 20.57.406 и ГОСТ РВ 20.57.416.
Программное обеспечение
Программное обеспечение позволяет создавать и запускать программы испытаний, управлять катушками постоянного и переменного тока, а также автоматически контролировать магнитный, температурный и электрический режимы. Подключение к управляющему компьютеру выполняется по интерфейсам GPIB, USB или RS-232.
Основные технические характеристики
Максимальная магнитная индукция катушки постоянного тока — 140 мТл. Погрешность воспроизведения магнитной индукции — 5 %. Диапазон частот — от 50 Гц до 50 кГц. Сила постоянного тока — 1, 5, 10, 20, 30 или 40 А. Сила переменного тока — от 1 до 40 А в зависимости от частоты.
